Mh-tiny-Módulo de desarrollo ATTINY88 NANO v3.0, micro usb extendido, Digispark ATTINY85 actualizado para Puerto arduino SPI/IIC/Serial

Origen:CN(Origen)
Estado:Nuevo
Tipo:Logic ICS
Número de modelo:MH-TINY
Uso:Ordenador
Tensión de alimentación:5v
Potencia de disipación:500MA

Wy-plugin-start

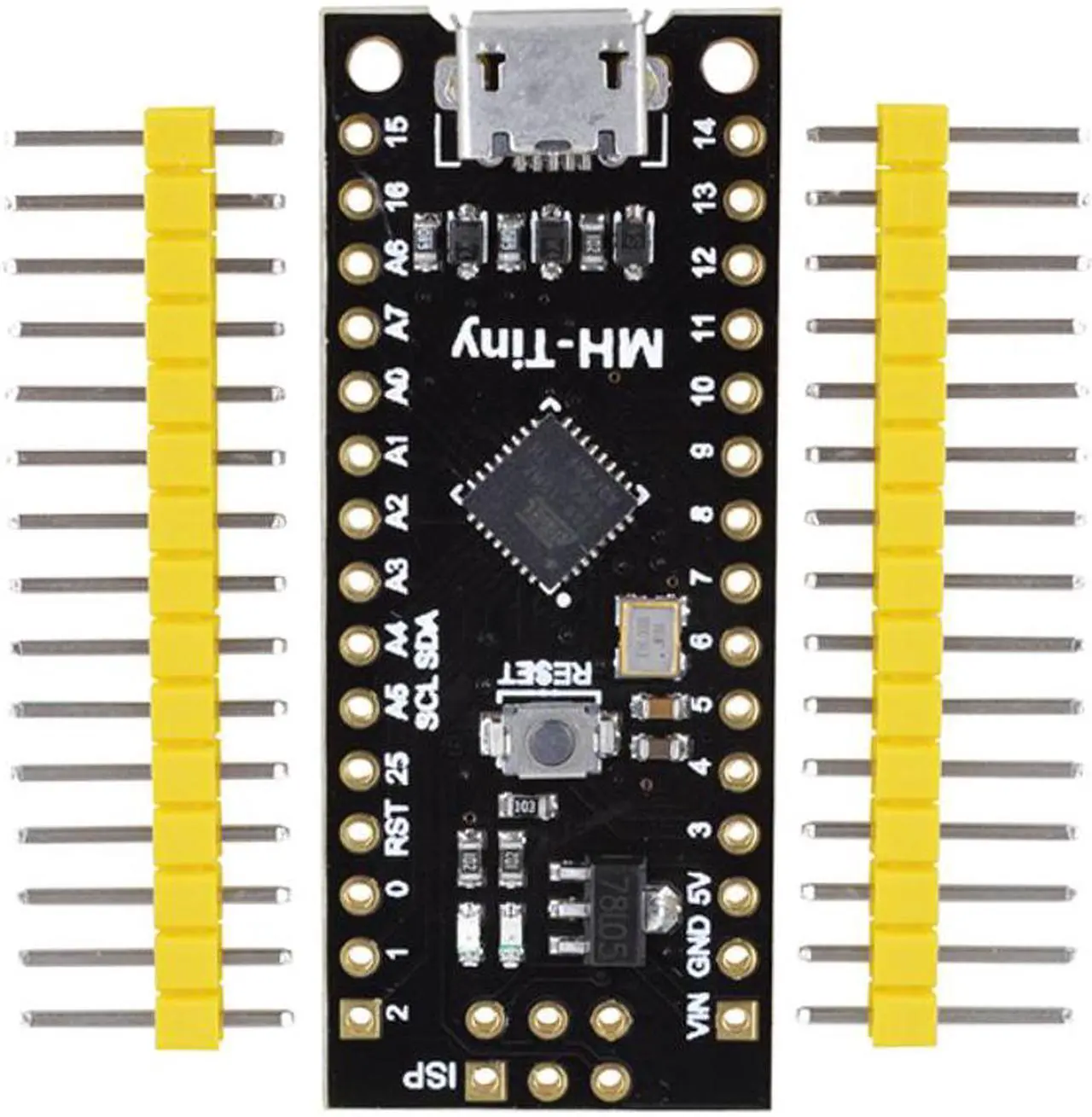

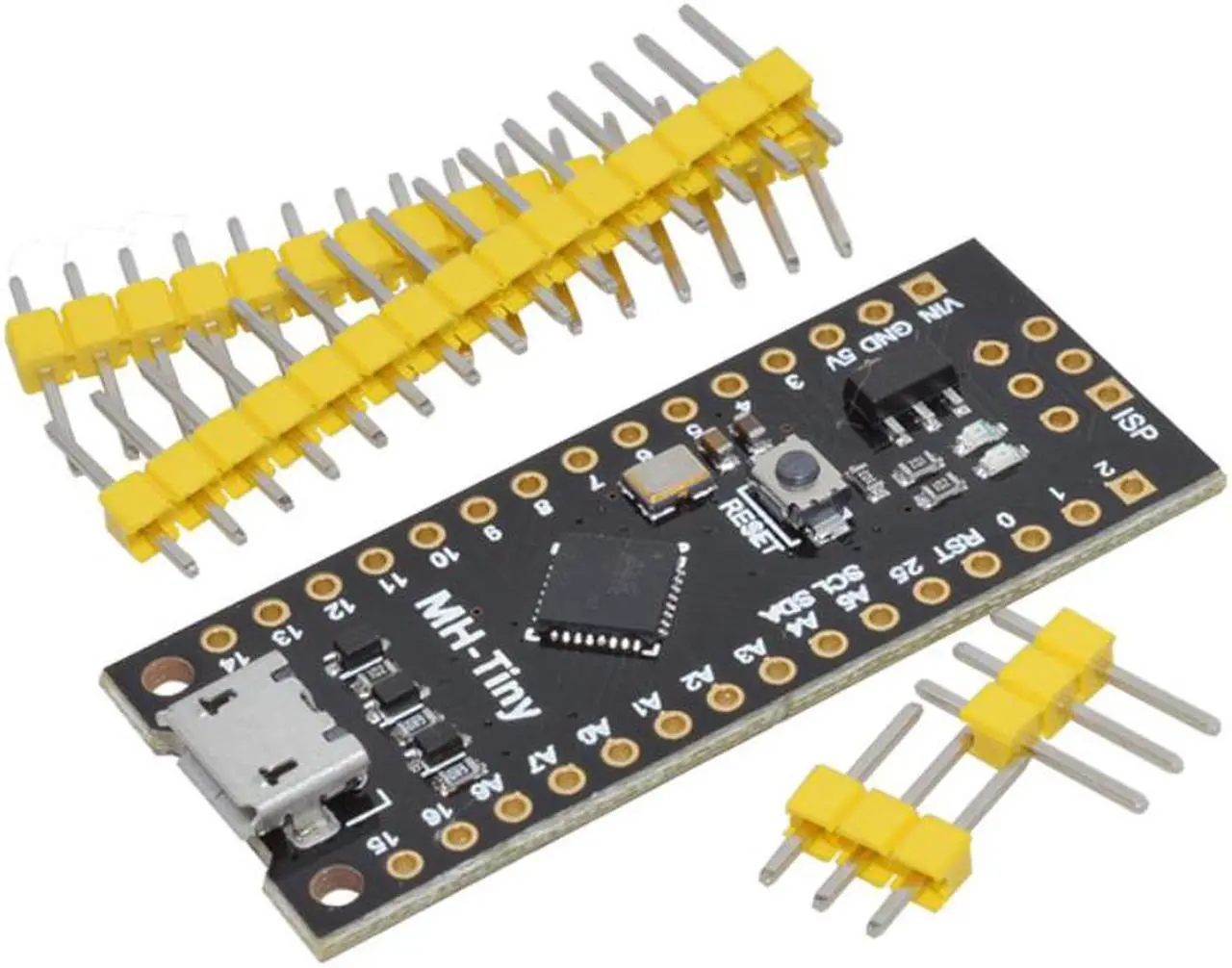

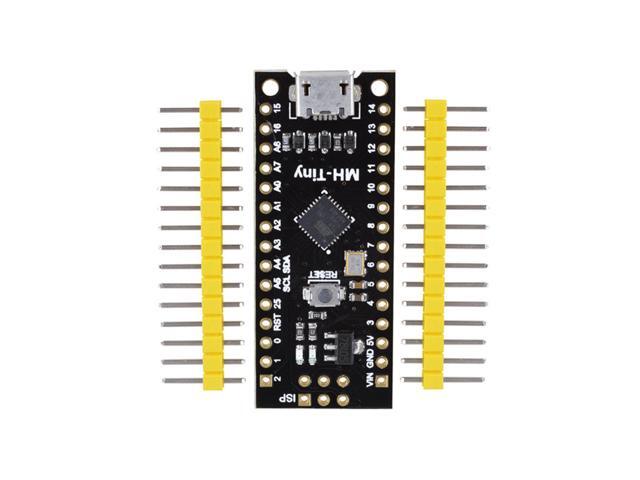

La placa de desarrollo de microcontrolador MH-ET LIVE Tiny88 (16,0 Mhz) basada en la línea Arduino, solo es más barata, más pequeña y un poco menos potente. Con la capacidad de
Utiliza el familiar Arduino IDE MH-ET LIVE Tiny88 (16,0 Mhz), es una gran placa para entrar en la electrónica, o perfecta para cuando otra placa es demasiado grande o demasiado. El MH-ET LIVE Tiny88 (16,0 Mhz) se envía completamente ensamblado excepto por los cabezales incluidos y es fácil de soldarlos usted mismo.
Especificaciones:
Compatible con Arduino IDE 1,0 + (OSX/Win/Linux).
1.
Alimentación por USB o fuente externa-5v o 7-35v (se recomienda 12v o menos,
Selección automática)
2. Regulador integrado de 500ma 5V
3. USB incorporado
4. 26 Pines de E/S (2 se utilizan solo para USB si su programa se comunica activamente
USB, de lo contrario, puede usar los 6 incluso Si está programando a través de USB)
5. Memoria Flash 8k (aproximadamente 6k después del gestor de arranque)
6. I2C y SPI
7. 26-PWM (26 pines con Software PWM, solo dos (D9,D10) con hardware PWM)
8. ADC en 8 pines
9. LED de alimentación y LED de prueba/Estado
10. Tamaño (mm): 44,5x18,3x3

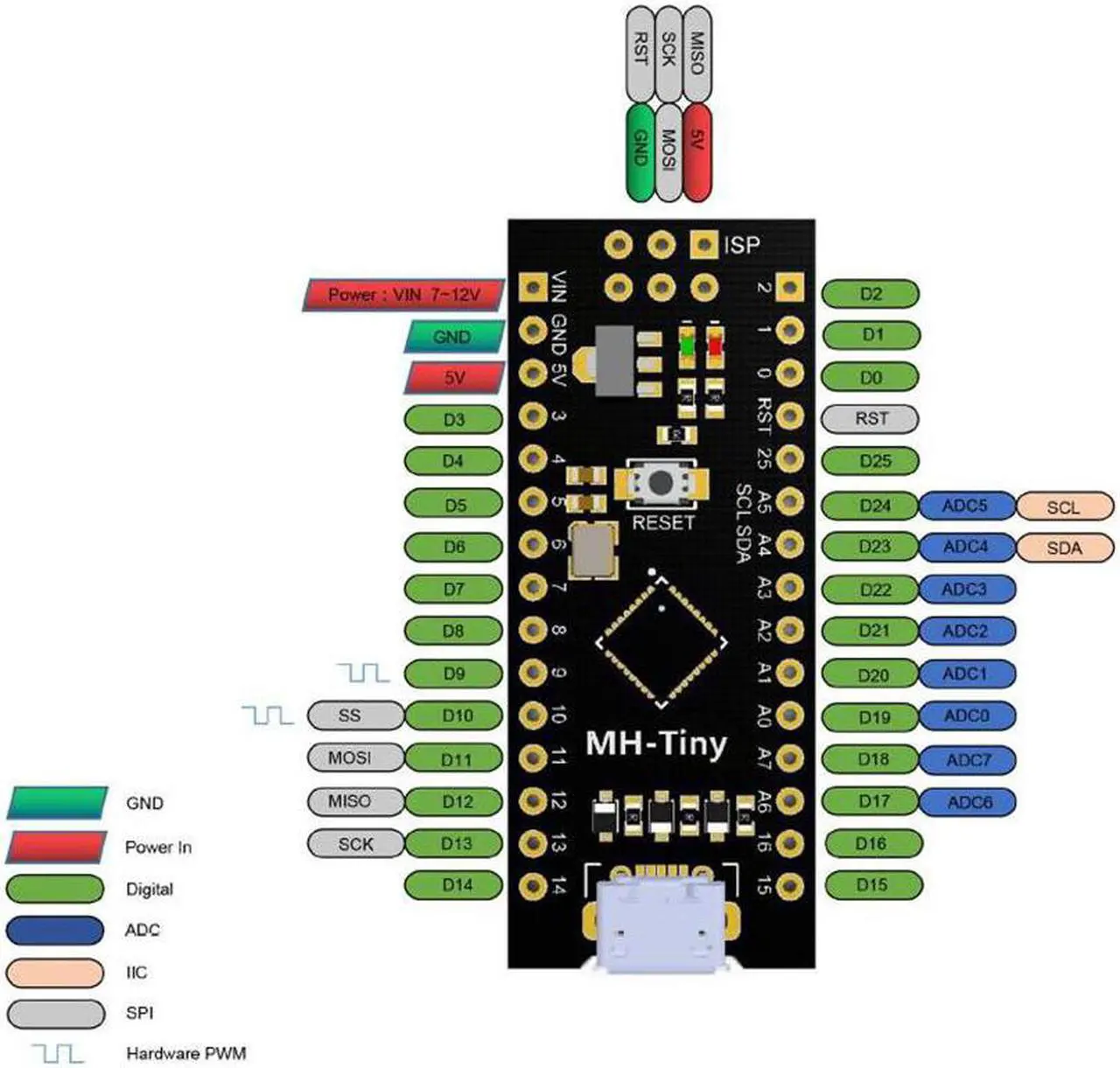

PinOut:
Instrucciones de instalación:
? Primero descargue el paquete Arduino apropiado en Arduino.cc
Sitio web:
Https://www.arduino.cc/en/Main/Software
? Si usa Arduino 1.6.6 o superior y windows, tendrá que descargar y.
Instale los controladores manualmente. Descargar, descomprimir y ejecutar "instalar controladores" (en 32 bits
Sistemas) o "dinst64" (en sistemas de 64 bits). Los archivos del controlador se encuentran
Aquí:
Https://github.com/MHEtLive/MHEtLiveArduino/releases/download/1.0.0/
2.0a4.rar
Install instale o desbloquee la aplicación de Arduino.
Run ejecutar la aplicación Arduino.
? En la aplicación de Arduino vaya al menú "File" y seleccione "preferencias", en el
Caja etiquetada como "adicional Boards Manager URLs" enter:
Https://raw.githubusercontent.com/MHEtLive/arduino-boards-index/master/p
Ackage_mhetlive_index.json
Y haga clic en Aceptar;
To ve al"
Herramientas
"Menú y luego el"
Tablero
"Submenú-seleccionar" tablas
Gerente "y luego desde el tipo desplegable Seleccionar"
Aportados
":
Select seleccione el"
MH-ET tableros en vivo
"Paquete y haga clic en el"
Instalar
Botón ".
? Verás el progreso de descarga en la barra inferior del ".
Administrador de tableros
"
Ventana, cuando se complete se mostrará"
Instalado
"Al lado de ese artículo de la lista.
? Usuarios de WINDOWS: cuando complete la instalación, aparecerá un asistente de instalación de controladores.
Ventana, haz clic en"
Siguiente
"En esta ventana para instalar los controladores para MH-ET LIVE
Placas (si ya las tienes instaladas, este instalador las actualizará y.
Instalar los que falten).
? Con la instalación completa, cierre el"
Administrador de tableros
"Ventana y seleccionar el
MH-ET LIVE Boards“
MH-ET en vivo Tiny88 (16,0 Mhz)
"De las herramientas & rarr; Tableros
Menú.
? Elija el ejemplo que viene con el IDE de Arduino: Seleccione el desarrollo
Board as MH-ET LIVE Tiny88 en la barra de herramientas, abra el programa en File>
Ejemplo básico> parpadeo, cambie el puerto 13 del programa a 0. Puerto, compilar
Y descargar en el
MH-ET en vivo Tiny88 (16,0 Mhz)
Según lo anterior
Método, se puede ver que la luz LED incorporada parpadea de acuerdo con el
Frecuencia especificada por el programa. (
Nota: al descargar el programa, haga
No conecte primero el módulo, espere el aviso para insertar el módulo después
Compilación, luego conéctelo y espere a que se complete la descarga automática
).
