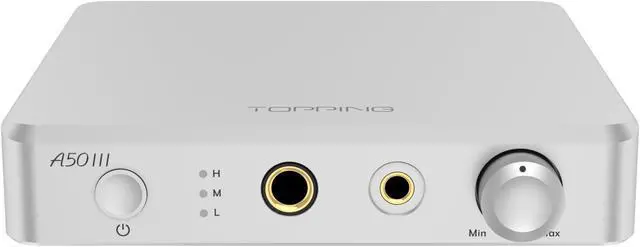

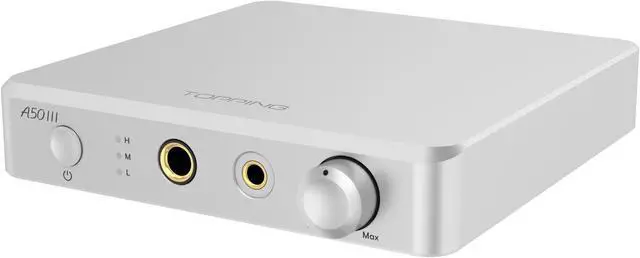

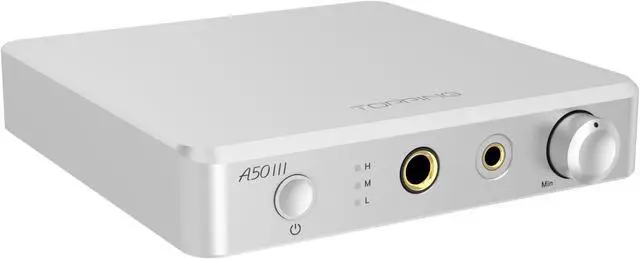

Topping A50 III Headphone Amplifier NFCA modules 12V Trigger Fantasy HPA for Desktop (Silver)

Specifications

:
SEIN/SE OUT BAL IN/SE OUT SE IN/BAL OUT BAL IN/BAL OUT

THD+N <0.00006% <0.00007% <0.00007% <0.00012%
@1kHzA-wt @Output=500mW (32O) @Output=500mW (32O) @Output=2000mW (32O) @Output=2000mW (32O)
<0.00006% <0.00006% <0.00006% <0.00008%
@Output=80mW (300O) @Output=80mW (300O) @Output=320mW (300O) @Output=320mW (300O)

THD <0.0002% <0.0005% <0.0002% <0.0002%
@20-20kHz 90kBW @Output=500mW (32O) @Output=500mW (32O) @Output=2000mW (32O) @Output=2000mW (32O)
<0.0001% <0.0003% <0.0001% <0.0001%
@Output=80mW (300O) @Output=80mW (300O) @Output=320mW (300O) @Output=320mW (300O)

SNR 141dB 136dB 144dB 137dB
@MAX OUT 1kHz A-wt Dynamic Range 141dB 136dB 144dB 137dB
@1kHzA-wt

Frequency Response 20Hz-40kHz (+- 0.05 dB) 20Hz-40kHz (+- 0.1 dB) 20Hz-40kHz (+- 0.05 dB) 20Hz-40kHz (+- 0.05 dB)
10Hz-100kHz (+- 0.1 dB) 10Hz-100kHz (+- 0.5 dB) 10Hz-100kHz (+- 0.1 dB) 10Hz-100kHz (+- 0.1 dB)

Output Level 21Vpp @G=L 21Vpp @G=L 18Vpp @G=L 18Vpp @G=L
21Vpp @G=M 21Vpp @G=M 42Vpp @G=M 42Vpp @G=M
21Vpp @G=H 21Vpp @G=H 42Vpp @G=H 42Vpp @G=H

AP measured noise level <0.7uVrms @G=L <0.7uVrms @G=L <0.9uVrms @G=L <0.9uVrms @G=L
@A-wt <0.7uVrms @G=M <0.7uVrms @G=M <0.9uVrms @G=M <0.9uVrms @G=M
<1.2uVrms @G=H <1.1uVrms @G=H <2.1uVrms @G=H <2.1uVrms @G=H

Actual noise level * <0.3uVrms @G=L <0.3uVrms @G=L <0.7uVrms @G=L <0.7uVrms @G=L
@A-wt <0.3uVrms @G=M <0.3uVrms @G=M <0.7uVrms @G=M <0.7uVrms @G=M
<1.0uVrms @G=H <1.0uVrms @G=H <2.0uVrms @G=H <2.0uVrms @G=H

Input sensitivity 13Vrms @G=L 9.2V rms @G=L 13Vrms @G=L 9.2V rms @G=L
8.0V rms @G=N 8.0V rms @G=M 7.8V rms @G=M 7.8V rms @G=M
1.9V rms @G=H 1.9V rms @G=H 1.9V rms @G=H 1.9V rms @G=H

Gain - 12.0 dB @G=L - 12.0 dB @G=L - 6.0 dB @G=L - 6.0 dB @G=L
0dB @G=M 0dB @G=M 6.0 dB @G=M 6.0 dB @G=M
11.9 dB @G=H 11.7 dB @G=H 17.9 dB @G=H 17.7 dB @G=H

Output Impedance <0.1O <0.1O <0.2O <0.2O

Input lmpedance 10.0 kO @G=L 2.0 kO @G=L 10.0 kO @G=L 2.0 kO @G=L
2.5 kO @G=M 2.0 kO @G=M 2.5 kO @G=M 2.0 kO @G=M
2.5 kO @G=H 2.0 kO @G=H 2.5 kO @G=H 2.0 kO @G=H

Output Power 2150mWx2 @16O THD+N <0.1% 3500mW x 2 @32O THD+N<0.1%
1400mW x 2@32OTHD+N <0.1% 2700mW x 2 @64O THD+N<0.1%
190mW x 2@300O THD+N <0.1% 760mW x 2@300O THD+N<0.1%
100mW x 2@600O THD+N <0.1% 395mW x 2@600O THD+N<0.1%

Load lmpedance >8O

* Note: The actual noise level is obtained by boosting the noise of A50 III by 40dB using a low noise amplifier in front of the APx555B then dividing the measured noise by 100 times.
