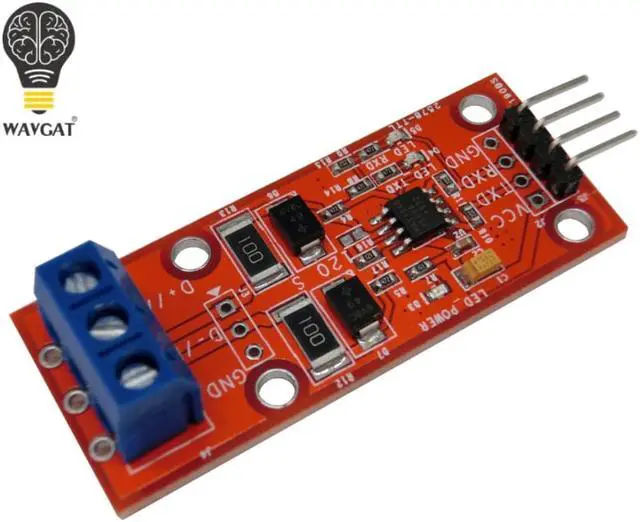

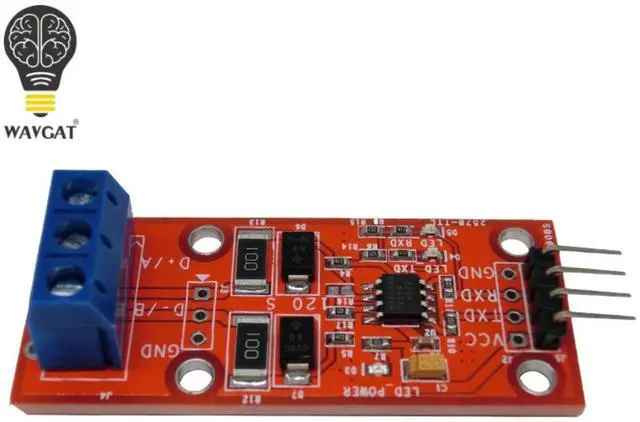

WAVGAT-Módulo MAX3485 TTL a RS485, accesorios de desarrollo MCU

Origen:CN(Origen)
Estado:Nuevo
Tipo:Other
Número de modelo:MAX3485 Module
Uso:Other
Temperatura de funcionamiento:-40-+85
Tensión de alimentación:.
Potencia de disipación:.
Se puede personalizar:Si

Características de este módulo:
Todos los chips que garantizamos son nuevos chips importados de grado industrial, que pueden alcanzar una distancia de miles de metros.
La protección ESD con más o menos 15KV
3, el controlador del chip se establece tasa, reducir EMI, y reducir causado por el reflejo de la señal del terminal del cable de coincidencia incorrecta, haciendo que la tasa de transmisión de la señal sin errores sea tan alta como 500 KBPS.
Un receptor que tiene una carga unitaria de 1/4 es una impedancia que admite comunicación múltiple y permite un bus que está conectado A no más de 128 dispositivos.
5. La temperatura de trabajo de los chips de grado industrial puede alcanzar de 40 ° a + 85 °.
6, este módulo puede ser de enchufe en caliente, ningún otro enchufe de calor de chip 485 es un fenómeno muerto.
La fuente de alimentación se utiliza con el condensador electrolítico de tantalio, y el condensador doble se utiliza para el filtrado de potencia de alta baja frecuencia
Usando diodo de supresión transitoria doble, el rendimiento de protección contra sobretensión es excelente
Resistencia de protección de corriente de 9, 10 O, parche diseñado para mejorar el 485 de la integridad de la señal
Tiene terminales y orificios de plomo soldados, fácil de depuración y cableado fijo, y los cables de soldadura pueden mejorar la fiabilidad de la señal
La señal RS485 y TTL son todas de una sola cara, lo que garantiza la calidad de la señal y mejora la integridad de la señal
Extender el cobre sobre grandes áreas para evitar interferencias de señal
Tiene un orificio soldado con un intervalo de 2,54 para su desarrollo secundario
Tiene el orificio de tornillo M3 que se utiliza bastante comúnmente ahora, y la instalación es conveniente y confiable

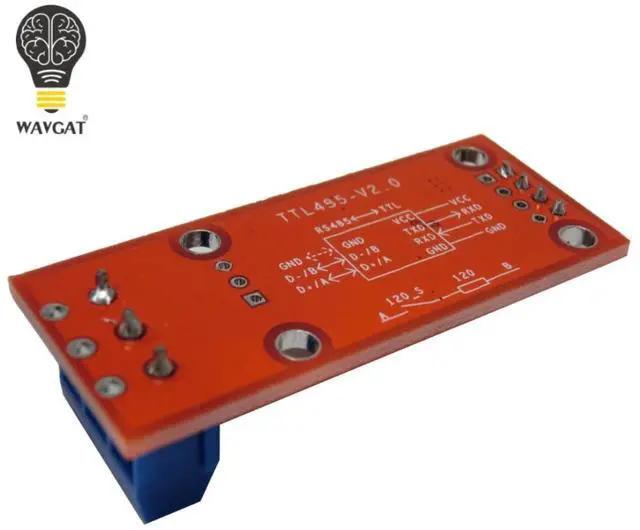

15, tiene una resistencia de terminación de 120 O, puede hacer una resistencia de terminación de lata sub R16 corta
16, con fuente de alimentación y RXD, señal TXD, recepción y recepción.
El pasador de ángulo se introduce para facilitar las pruebas
Admite control y compatibilidad de señal de 3,3 V y 5V
